Cách đóng dấu bản vẽ hoàn công đúng quy định hiện hành

Việc hoàn thiện bản vẽ hoàn công đòi hỏi người thi công, kỹ sư hiện trường phải đóng khung dấu đúng vị trí, rõ nét và đủ chữ ký. Khung dấu cần được dập tại khoảng trống gần khung tên, dùng mực phân bố đều, tạo đường viền ngay ngắn.

Kỹ thuật dập dấu đòi hỏi người đóng phải chuẩn bị mặt phẳng cứng, căn chỉnh mặt cao su song song với mặt giấy, dùng lực nén đều tay. Nếu dập lệch góc hoặc đóng đè lên đường gióng kích thước, bản vẽ có thể bị từ chối tiếp nhận khi nghiệm thu.

Các mục dưới đây hướng dẫn chi tiết về cấu trúc khung dấu, vị trí dập, thao tác cầm cán dấu, thứ tự ký duyệt và cách xử lý lỗi phát sinh.

Quy định về mẫu dấu và vị trí đóng trên bản vẽ hoàn công

Trong phạm vi quản lý thi công xây dựng theo Phụ lục II Nghị định 06/2021/NĐ-CP, khung dấu hoàn công được phân thành hai dạng tương ứng với từng hình thức hợp đồng xây dựng. Việc nắm rõ hai mẫu này giúp người lập hồ sơ khắc đúng số ô chức danh, chuẩn bị đúng các vị trí ký duyệt.

Khung dấu hoàn công dùng để ghi nhận kích thước thực tế sau khi thi công xong so với bản vẽ ban đầu. Vị trí dập con dấu cần canh chỉnh gọn gàng, tránh đè lên các thông số kỹ thuật, ký hiệu vật liệu hay phần ghi chú của người thiết kế.

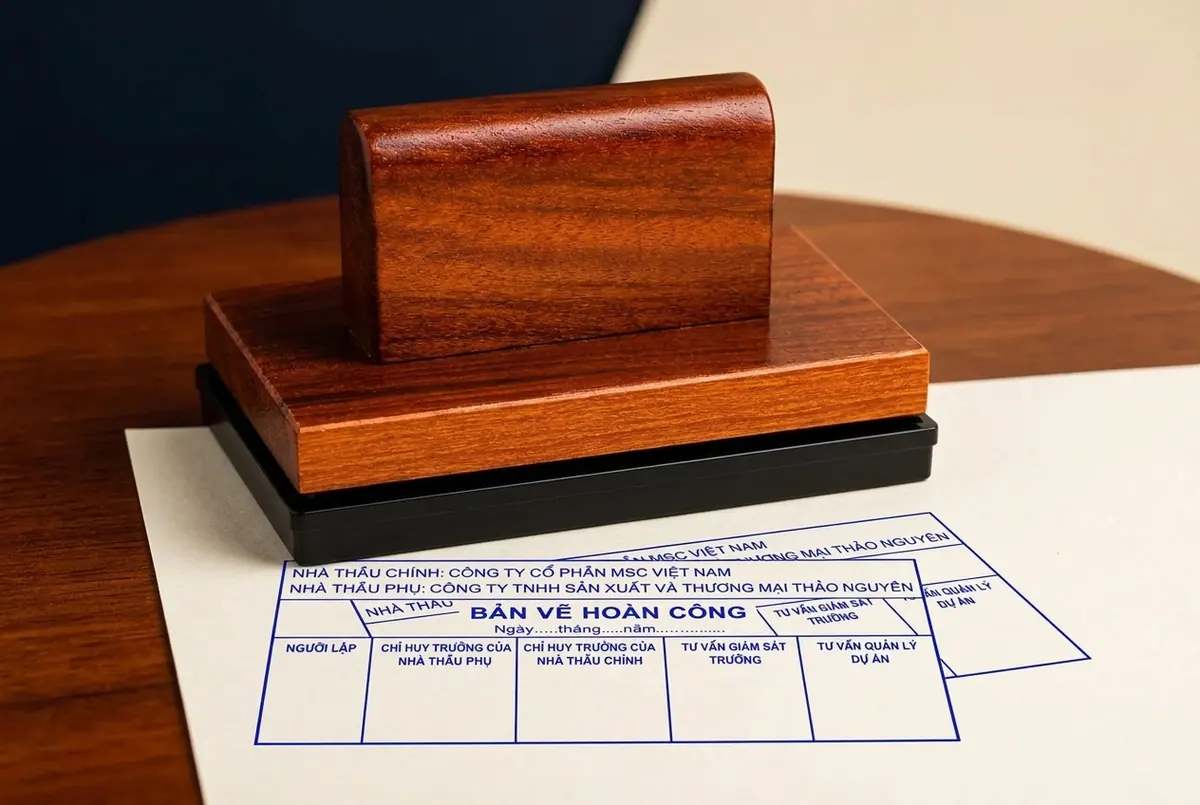

Các mẫu khung dấu hoàn công

Trong phạm vi quản lý thi công xây dựng theo Phụ lục II Nghị định 06/2021/NĐ-CP, Mẫu số 1 được dùng cho trường hợp không áp dụng hình thức hợp đồng tổng thầu thi công xây dựng. Khung dấu này có tiêu đề tên nhà thầu thi công xây dựng ở dòng đầu tiên, phía dưới là chữ bản vẽ hoàn công in hoa, kèm dòng ghi chú ngày tháng năm thực hiện.

Phần ký duyệt của Mẫu số 1 gồm ba vị trí cụ thể: người lập, chỉ huy trưởng công trình hoặc giám đốc dự án, tư vấn giám sát trưởng. Mỗi vị trí đều yêu cầu ghi rõ họ tên, chức vụ, chữ ký của từng cá nhân chịu trách nhiệm. Người lập bản vẽ thường là cán bộ kỹ thuật trực tiếp đo đạc, phản ánh số liệu thực tế ngoài hiện trường.

Trong phạm vi áp dụng hình thức hợp đồng tổng thầu thi công xây dựng theo Phụ lục II Nghị định 06/2021/NĐ-CP, các bên sử dụng Mẫu số 2. Bố cục của Mẫu số 2 cũng có các dòng tiêu đề tương tự, nhưng phần ký duyệt được chia thành bốn ô chức danh riêng biệt.

Bốn vị trí ký trong Mẫu số 2 gồm: người lập, chỉ huy trưởng hoặc giám đốc dự án của nhà thầu phụ, chỉ huy trưởng hoặc giám đốc dự án của tổng thầu, tư vấn giám sát trưởng. Cấu trúc này phản ánh đúng mối quan hệ phối hợp giữa nhà thầu phụ thi công trực tiếp và tổng thầu quản lý chung.

Trong phạm vi hướng dẫn tại Phụ lục II Nghị định 06/2021/NĐ-CP, kích thước của khung dấu tùy thuộc vào kích cỡ chữ. Bạn không cần gò bó vào một con số cố định, mà nên dựa vào độ dài tên nhà thầu để chia khoảng cách các ô cho cân đối.

Khoảng trống trong mỗi ô ký cần vừa đủ để người ký ghi họ tên, chức danh bằng tay mà không bị tràn ra ngoài viền khung. Nếu tên nhà thầu dài, bạn có thể dàn thành hai dòng chữ in hoa, giúp khung dấu giữ được bố cục gọn gàng, rõ ràng.

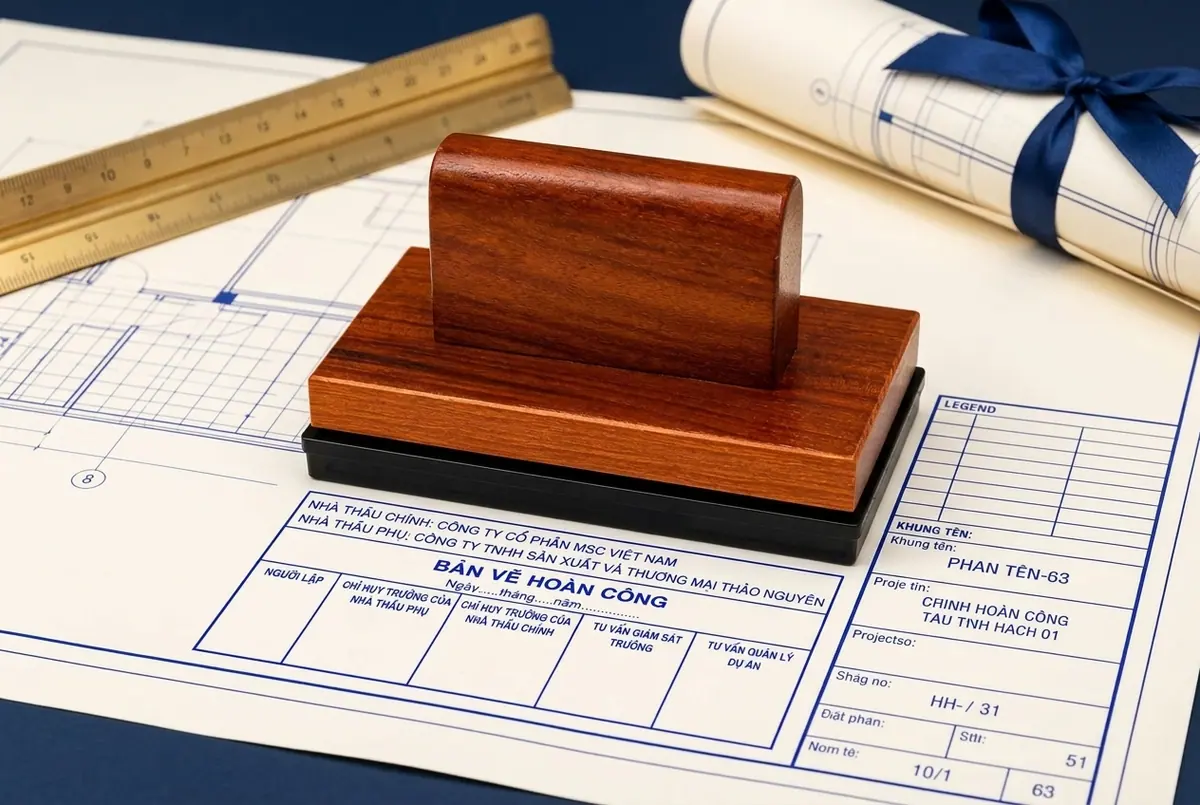

Vị trí đặt con dấu trên bản vẽ hoàn công

Vị trí phù hợp để đóng dấu hoàn công là khoảng trống phía trên, hoặc ngay cạnh khung tên của bản vẽ. Vị trí này nằm cùng khu vực với thông tin dự án, tên bản vẽ, giúp người kiểm tra dễ đối chiếu các bên liên quan.

Trong phạm vi quy định tại Phụ lục II Nghị định 06/2021/NĐ-CP, khi kích thước thực tế không vượt quá sai số cho phép so với thiết kế, bản vẽ thi công được chụp lại để làm bản vẽ hoàn công. Khi đó, khung dấu thường được dập ở góc dưới bên phải, ngay phía trên hoặc kế bên khung tên gốc.

Nếu khoảng trống phía trên khung tên có bảng thống kê thép hoặc bảng ghi chú, bạn có thể dời khung dấu sang vị trí trống khác gần đó. Tuy nhiên, vị trí mới phải là nền giấy trắng, không có nét vẽ kết cấu, không có đường kích thước chạy qua.

Đối với tập bản vẽ đóng thành quyển nhiều trang, việc đóng dấu cần thực hiện riêng biệt cho từng trang bản vẽ chi tiết. Không được đóng dấu ở trang bìa rồi bỏ qua các trang ruột bên trong, vì mỗi trang thể hiện một bộ phận công trình riêng.

Khi đóng quyển có gáy nẹp bên trái, bạn nên đóng dấu lệch về phía mép phải của tờ giấy. Cách bố trí này giúp người đọc lật giở từng trang thuận tiện, quan sát toàn bộ con dấu mà không bị mép gáy che khuất.

Đối với bản vẽ vẽ mới hoàn toàn, khung hoàn công có thể được đưa trực tiếp vào phần mềm thiết kế trước khi in. Nếu in ra rồi mới dập mộc, bạn cần chừa sẵn một khoảng trống hình chữ nhật sạch sẽ ở góc dưới để đặt con dấu.

Hướng dẫn các bước đóng dấu bản vẽ hoàn công đúng kỹ thuật

Thao tác đóng dấu hoàn công đòi hỏi sự cẩn thận ở khâu kê giấy, thấm mực và lực ấn của bàn tay. Dập dấu đúng phương pháp giúp vệt mực lên đều, đường viền nét, không bị nhòe hay rách giấy vẽ.

Quy trình chuẩn gồm việc làm phẳng bề mặt kê, phủ đều mực lên mặt cao su, đặt cán dấu vuông góc và giữ lực nén cân bằng. Dưới đây là các bước thao tác cụ thể bạn có thể áp dụng ngay tại bàn làm việc hoặc tại lán trại công trường.

Thao tác căn chỉnh và dập dấu lên bản vẽ

Bước đầu tiên là chọn một mặt bàn phẳng, cứng, không bị gồ ghề hay dính cát bụi. Nếu mặt bàn công trường bị lõm, bạn nên lót một tập giấy dày hoặc một tấm bìa phẳng bên dưới tờ bản vẽ để tạo độ đàn hồi vừa phải.

Trước khi lấy mực, bạn kiểm tra mặt cao su của con dấu xem có dính bụi giấy hay cặn mực khô không. Nếu có sợi bụi bám vào khe chữ, hãy dùng tăm bông khô hoặc bàn chải mềm gạt nhẹ để các đường rãnh được thông thoáng.

Tiếp theo, bạn đưa mặt dấu tiếp xúc nhẹ nhàng với khay mực lăn tay để lớp mút mực thấm đều lên các nét chữ. Bạn không nên ấn quá mạnh tay vào khay mực, vì mực ngập vào chân chữ sẽ gây loang vệt khi đóng xuống giấy.

Khi chấm mực, bạn có thể nhấc lên chấm nhẹ hai đến ba lần ở các điểm khác nhau trên bề mặt khay mút. Thao tác này giúp lớp mực dàn đều ra toàn bộ bốn góc, tránh tình trạng góc đậm góc nhạt khi in ra bản vẽ.

Sau khi đã lấy mực, bạn hướng cán dấu theo phương thẳng đứng, vuông góc 90 độ so với bề mặt tờ giấy. Đặt mép dấu đúng vào khoảng trống đã định trước, cách mép khung tên hoặc đường bao bản vẽ một khoảng an toàn.

Khi mặt cao su vừa chạm giấy, dùng lòng bàn tay ấn một lực vừa phải, đều đặn xuống tâm cán dấu trong một đến hai giây. Đối với các khung dấu có diện tích rộng, bạn nên lắc nhẹ lực tay sang bốn góc và các cạnh viền để mực ăn đều vào thớ giấy.

Sau khi ấn đủ lực, bạn nhấc con dấu lên dứt khoát theo phương thẳng đứng, không rê trượt hay nghiêng cán dấu. Để tờ bản vẽ nằm yên trên bàn cho mực khô tự nhiên, tránh chạm tay vào hoặc gấp mép giấy ngay khi mực còn ướt.

Sau khi dập xong một trang, bạn nên dập thử nhát phụ ra giấy nháp trước khi chấm mực cho trang tiếp theo. Thao tác dập thử này giúp bạn kiểm soát lượng mực còn lưu lại trên mặt cao su, nhận biết kịp thời nếu mực bắt đầu có dấu hiệu khô.

Quy trình ký xác nhận của các bên liên quan

Quy trình ký xác nhận trên khung dấu hoàn công phải được tiến hành tuần tự theo đúng vai trò, trách nhiệm của từng cá nhân. Việc ký đúng thứ tự giúp số liệu được kiểm tra nhiều vòng, hạn chế sai lệch giữa hồ sơ và hiện trường.

Người ký đầu tiên là cán bộ kỹ thuật trực tiếp lập bản vẽ hoàn công của nhà thầu xây dựng. Kỹ sư đo đạc kích thước thực tế, đối chiếu với bản vẽ thiết kế, ghi ngày tháng, ký tên và ghi rõ họ tên vào ô người lập.

Sau khi người lập hoàn thành, chỉ huy trưởng công trình hoặc giám đốc dự án của nhà thầu sẽ kiểm tra lại bản vẽ. Chỉ huy trưởng ký tên, ghi rõ họ tên để xác nhận đơn vị thi công chịu trách nhiệm về toàn bộ hạng mục đã làm.

Trong trường hợp có tổng thầu, chỉ huy trưởng của nhà thầu phụ ký trước, sau đó chuyển hồ sơ cho chỉ huy trưởng tổng thầu. Chỉ huy trưởng tổng thầu kiểm tra sự khớp nối giữa các gói thầu thành phần rồi mới ký xác nhận vào ô tương ứng.

Bên ký cuối cùng là tư vấn giám sát trưởng đại diện cho chủ đầu tư hoặc đơn vị tư vấn quản lý dự án. Tư vấn giám sát trưởng chỉ đặt bút ký sau khi đã kiểm tra thực tế ngoài hiện trường, xác nhận các kích thước phù hợp với biên bản nghiệm thu.

Tất cả các bên tham gia ký duyệt phải dùng bút mực tươi, thường là mực xanh hoặc mực đen có độ bền màu tốt. Không dùng bút chì, bút mực đỏ hoặc các loại mực xóa để ký vào khung dấu hoàn công.

Chữ ký phải nằm gọn gàng bên trong ô quy định, không ký chườm lên các dòng chữ in sẵn của con dấu. Để thông tin cá nhân rõ ràng, các vị trí chỉ huy trưởng có thể đóng kèm thêm dấu chức danh hoặc dấu chữ ký cá nhân vào khoảng trống bên dưới chữ ký tươi.

Các lỗi thường gặp khi đóng dấu bản vẽ hoàn công và cách xử lý

Trong quá trình đóng dấu hồ sơ ngoài công trường, người thực hiện có thể gặp phải các sự cố như lem mực, mất góc hoặc nhầm mẫu dấu. Nhận biết sớm các lỗi này giúp kỹ sư có hướng khắc phục kịp thời, tránh phải in lại toàn bộ tập tài liệu.

Mỗi loại lỗi kỹ thuật đều có nguyên nhân cụ thể từ khâu chuẩn bị dụng cụ hoặc thao tác tay. Dưới đây là phân tích chi tiết về các lỗi phổ biến cùng cách giải quyết phù hợp cho từng tình huống.

Lỗi lem mực, mất nét hoặc đóng chèn lên khung tên

Lỗi mất nét viền hoặc đứt quãng chữ thường do người đóng dấu đặt cán mộc bị nghiêng so với mặt bàn. Khi lực tay dồn lệch về một bên, cạnh đối diện sẽ không đủ lực tiếp xúc với mặt giấy, làm cho dòng chữ ở góc đó bị mờ hoặc đứt đoạn.

Ngược lại, lỗi lem mực xảy ra khi khay mút bị châm quá nhiều mực lỏng mà chưa kịp thấm sâu xuống đáy. Khi ấn mạnh tay, lớp mực thừa tràn vào các khe rãnh cao su, tạo thành những quầng đen hoặc vệt bết dính xung quanh chữ.

Một lỗi khác là việc đặt khung dấu đè lên đường gióng kích thước, ký hiệu cao độ hoặc phần ghi chú vật liệu của bản vẽ. Khi các thông số kỹ thuật bị vết mực che khuất, bản vẽ sẽ gây khó khăn cho việc tra cứu, sửa chữa sau này.

Nếu vết dấu chỉ bị mờ nhẹ ở góc ngoài nhưng các ô chữ ký và tên nhà thầu vẫn đọc được rõ ràng, bạn có thể tham vấn ý kiến tư vấn giám sát. Nếu được chấp thuận, bạn có thể dập bổ sung một con dấu mới ngay bên cạnh khoảng trống còn lại.

Tuy nhiên, nếu vết mực bị nhòe bệt nghiêm trọng hoặc đóng đè lên đường ống kỹ thuật, giải pháp là in lại trang bản vẽ đó. Bạn tuyệt đối không dùng bút bi hay bút dạ để tô lại các nét chữ cao su bị đứt, vì nét vẽ tay chắp vá sẽ làm mất tính thẩm mỹ của hồ sơ.

Để tránh lỗi chèn khung tên, trước khi dập dấu, bạn nên dùng bút chì chấm nhẹ bốn điểm định vị tại khoảng trống dự kiến. Sau đó, căn chỉnh cạnh ngoài của con dấu khớp với các điểm chì này rồi mới tiến hành ấn mộc xuống giấy.

Thiếu chữ ký hoặc đóng sai mẫu dấu hoàn công

Lỗi đóng sai mẫu thường xảy ra khi công trình áp dụng hợp đồng tổng thầu nhưng lại dùng con dấu ba ô của Mẫu số 1. Ngược lại, dự án chỉ có một nhà thầu độc lập nhưng lại dùng con dấu bốn ô của Mẫu số 2, làm thừa vị trí ký của tổng thầu.

Khi phát hiện dập sai mẫu dấu, đơn vị thi công cần khắc lại con dấu đúng với tính chất hợp đồng để đóng lại toàn bộ. Bạn không được dùng bút kẻ thêm một ô bên ngoài khung con dấu, vì các trang tài liệu lưu trữ kỹ thuật đòi hỏi sự đồng bộ về hình thức.

Trường hợp bản vẽ đã dập đúng mẫu nhưng bị thiếu chữ ký của một bên do nhân sự đi vắng, bạn không được tự ý ký thay vào ô trống. Việc ký thay mà không có giấy tờ ủy quyền có thể khiến chữ ký bị từ chối khi đối chiếu hồ sơ nghiệm thu.

Nếu cán bộ phụ trách chuyển công tác hoặc không thể có mặt tại công trường, nhà thầu cần có văn bản ủy quyền hoặc quyết định cử nhân sự thay thế. Người được giao quyền hợp pháp sẽ ký, ghi rõ họ tên và chức danh tạm thời vào ô tương ứng trên bản vẽ.

Để hạn chế tối đa các sự cố kỹ thuật nêu trên, việc lựa chọn đúng loại cán dấu ngay từ đầu là bước chuẩn bị rất quan trọng. Tùy thuộc vào môi trường sử dụng tại văn phòng hay hiện trường, mỗi loại thân dấu sẽ phát huy tác dụng riêng biệt.

Lựa chọn con dấu hoàn công cán gỗ và dấu liền mực khi thi công

Trên thị trường hiện có hai dòng dấu hoàn công chính: dấu cán gỗ chấm mực ngoài truyền thống và con dấu lật liền mực. Việc chọn loại cán nào phụ thuộc vào số lượng trang bản vẽ cần đóng, môi trường thao tác và nhu cầu của đơn vị thi công.

Mỗi dòng sản phẩm đều có những đặc tính riêng về cấu tạo cơ học, độ bền mặt cao su và độ tiện lợi trong quá trình sử dụng. Bạn có thể cân nhắc các điểm mạnh cùng điểm hạn chế của từng loại để đưa ra lựa chọn phù hợp cho dự án.

So sánh dấu hoàn công chấm mực ngoài và dấu liền mực

Dấu hoàn công cán gỗ chấm mực ngoài có phần thân làm bằng gỗ tự nhiên, tiện tay cầm chắc chắn, dễ cầm nắm bằng cả bàn tay. Mặt in làm từ cao su kỹ thuật cắt laser, gắn chặt vào đế gỗ thông qua lớp đệm mút đàn hồi.

Ưu điểm của dấu cán gỗ là không bị giới hạn bởi kích cỡ vỏ hộp có sẵn của nhà sản xuất. Bạn có thể khắc khung dấu rộng rãi, thoải mái chia bốn ô chức danh mà không sợ các dòng chữ tên nhà thầu bị co nhỏ lại.

Ngoài ra, dấu cán gỗ có độ bền cơ học cao, chịu được va đập ngoài công trường nhiều bụi cát. Nếu vô tình làm rơi từ trên bàn xuống sàn bê tông, thân gỗ cũng rất khó bị nứt vỡ, mặt cao su vẫn giữ nguyên vị trí.

Tuy nhiên, khi dùng dấu cán gỗ, bạn luôn phải mang theo một khay mực lăn tay rời. Quá trình chấm mút mực đòi hỏi người đóng phải quen tay, nếu không cẩn thận rất dễ làm mực dính vào tay hoặc quệt bẩn lên mép giấy vẽ.

Ngược lại, con dấu liền mực (Shiny, Trodat, Colop) tích hợp sẵn khay chứa mực bên trong thân vỏ nhựa. Khi bạn ấn xuống, mặt dấu sẽ tự động tiếp xúc với tấm mút thấm mực bên trong rồi lật ra tiếp xúc với mặt giấy.

Dấu liền mực giúp thao tác đóng nhanh, nét chữ in ra đều màu, sắc cạnh, hạn chế tối đa nguy cơ loang mực. Loại dấu này rất phù hợp khi cần đóng dấu tập trung cho hàng trăm trang bản vẽ trong phòng làm việc của ban điều hành.

Mặc dù vậy, dấu liền mực có điểm hạn chế là kích thước khung dấu bị bó hẹp trong các cỡ phôi hộp nhựa sẵn có của nhà sản xuất. Nếu tên công ty quá dài hoặc thông tin chức danh nhiều chữ, người thiết kế buộc phải thu nhỏ cỡ chữ lại để vừa khung.

Bên cạnh đó, thân vỏ dấu liền mực có nhiều khe rãnh chuyển động bên ngoài. Nếu mang ra công trường nhiều cát bụi, các hạt bụi nhỏ có thể lọt vào khe trượt, gây kẹt hoặc làm trầy xước thân vỏ.

Nếu công việc của bạn chủ yếu diễn ra ngoài hiện trường đầy bụi đất, dấu cán gỗ là phương án rất bền bỉ. Nếu bạn đóng dấu số lượng lớn trong phòng điều hòa sạch sẽ, dấu liền mực sẽ giúp tiết kiệm nhiều thời gian thao tác.

Lưu ý bảo quản mặt dấu cao su và chọn màu mực đóng bản vẽ

Mặt khắc cao su là bộ phận quan trọng nhất quyết định độ sắc nét của con dấu hoàn công qua thời gian sử dụng. Việc bảo quản đúng phương pháp giúp các chi tiết chữ không bị biến dạng, mép viền không bị mẻ hay sứt nét.

Sau mỗi đợt nghiệm thu, bụi giấy và cặn mực thường tích tụ ở đáy các khe chữ nhỏ hoặc chân viền con dấu. Nếu để lâu ngày, cặn mực khô cứng lại sẽ làm cho nét in bị dày cộp, mất độ thanh mảnh vốn có của bản thiết kế.

Để vệ sinh mặt dấu, bạn có thể dùng một chiếc bàn chải lông mềm nhúng cồn nhẹ hoặc nước xà phòng loãng, chải nhẹ dọc theo chiều các con chữ. Sau đó, dùng khăn vải mềm lau khô rồi dập thử vài lần lên giấy nháp cho sạch hoàn toàn các vệt cặn còn sót lại.

Tuyệt đối không dùng dao trổ, đinh nhọn hay dây thép để cạo cặn mực dính trong kẽ cao su. Kim loại sắc nhọn có thể làm đứt các nét chữ mảnh, làm hỏng mặt mộc và buộc bạn phải làm lại con dấu mới.

Khi cất giữ con dấu cán gỗ, bạn nên đặt mặt cao su ngửa lên trên hoặc cất vào hộp kín có nắp đậy. Không úp trực tiếp mặt cao su xuống các bề mặt nhám, thô ráp hoặc để các vật nặng đè lên làm biến dạng nét chữ.

Đối với dấu liền mực, bạn nên bấm chốt khóa an toàn để nâng mặt cao su tách rời khỏi khay mút khi không dùng trong thời gian dài. Thao tác này giúp tấm mút giữ được độ đàn hồi, không bị lõm mặt theo hình khung dấu.

Về màu mực, các bộ bản vẽ hoàn công thường dùng màu mực đỏ hoặc màu xanh dương đậm. Mực đỏ tạo sự tương phản rõ rệt trên nền giấy trắng và các nét vẽ kỹ thuật màu đen, giúp cán bộ nghiệm thu dễ dàng định vị khung dấu.

Trong khi đó, mực xanh lại tạo sự đồng bộ với màu nét bút ký tươi của kỹ sư, mang lại cảm giác trang nhã cho bộ hồ sơ. Dù lựa chọn tông màu nào, bạn cần giữ nguyên một màu mực cho toàn bộ các trang trong cùng một tập bản vẽ.

Khi châm thêm mực, bạn chỉ nên dùng mực dấu chuyên dụng dành riêng cho con dấu văn phòng. Không đổ mực bút máy, mực in phun hay các loại phẩm màu tự pha vào khay chứa, vì các chất này dễ làm khô cứng mút mực và làm mủn lớp keo dán cao su.

Trước khi tiến hành đóng dấu hàng loạt lên các tập hồ sơ nghiệm thu chính thức, bạn nên dành thời gian kiểm tra lại nội dung bản vẽ, dập thử vài nhát lên giấy nháp để kiểm tra độ đậm nhạt của vết mực. Sự chu đáo trong từng công đoạn từ chuẩn bị mặt bằng đến thao tác dập dấu chuẩn xác sẽ giúp bộ bản vẽ của bạn luôn hoàn chỉnh, tạo điều kiện thuận lợi cho công tác nghiệm thu công trình.
